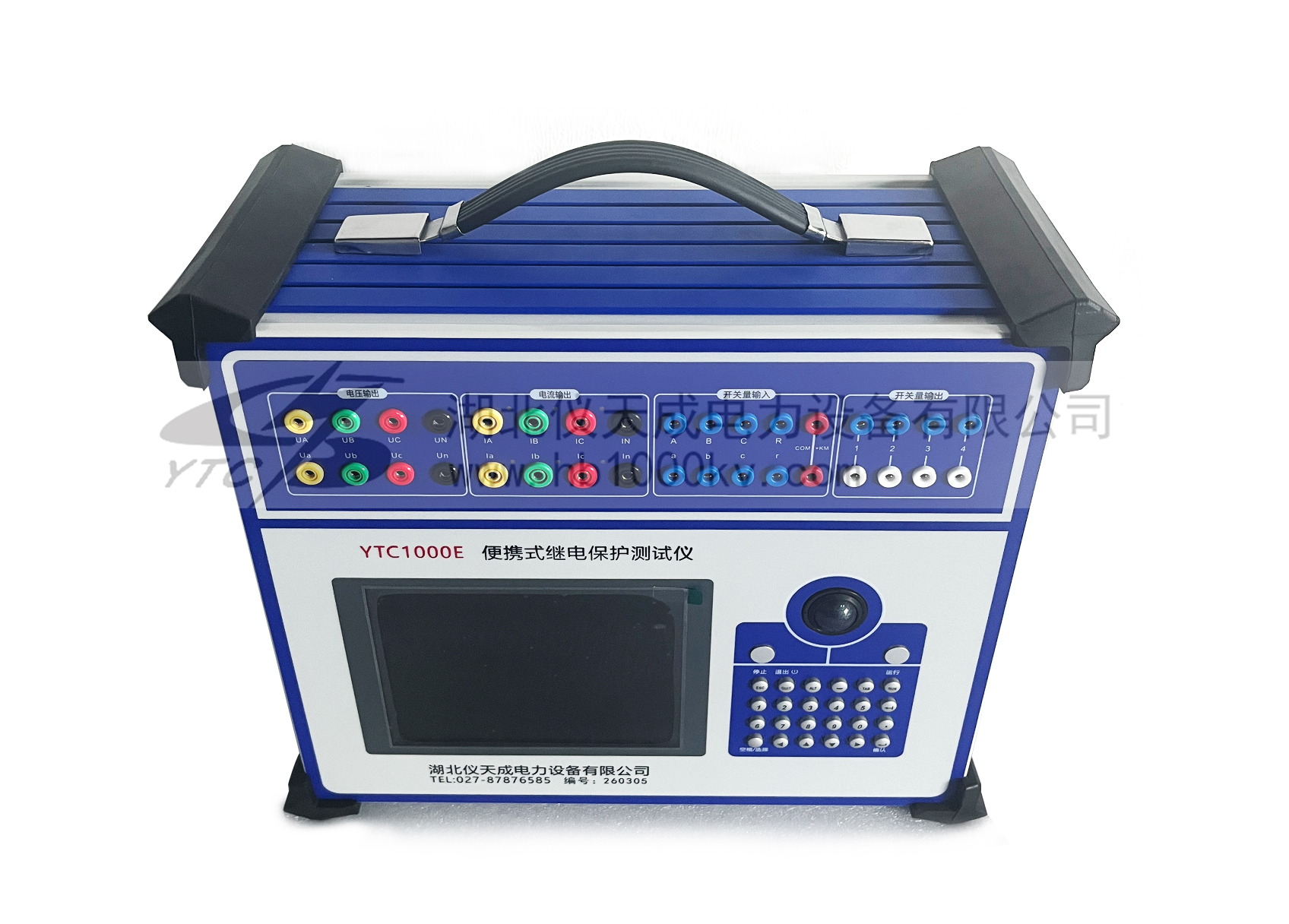

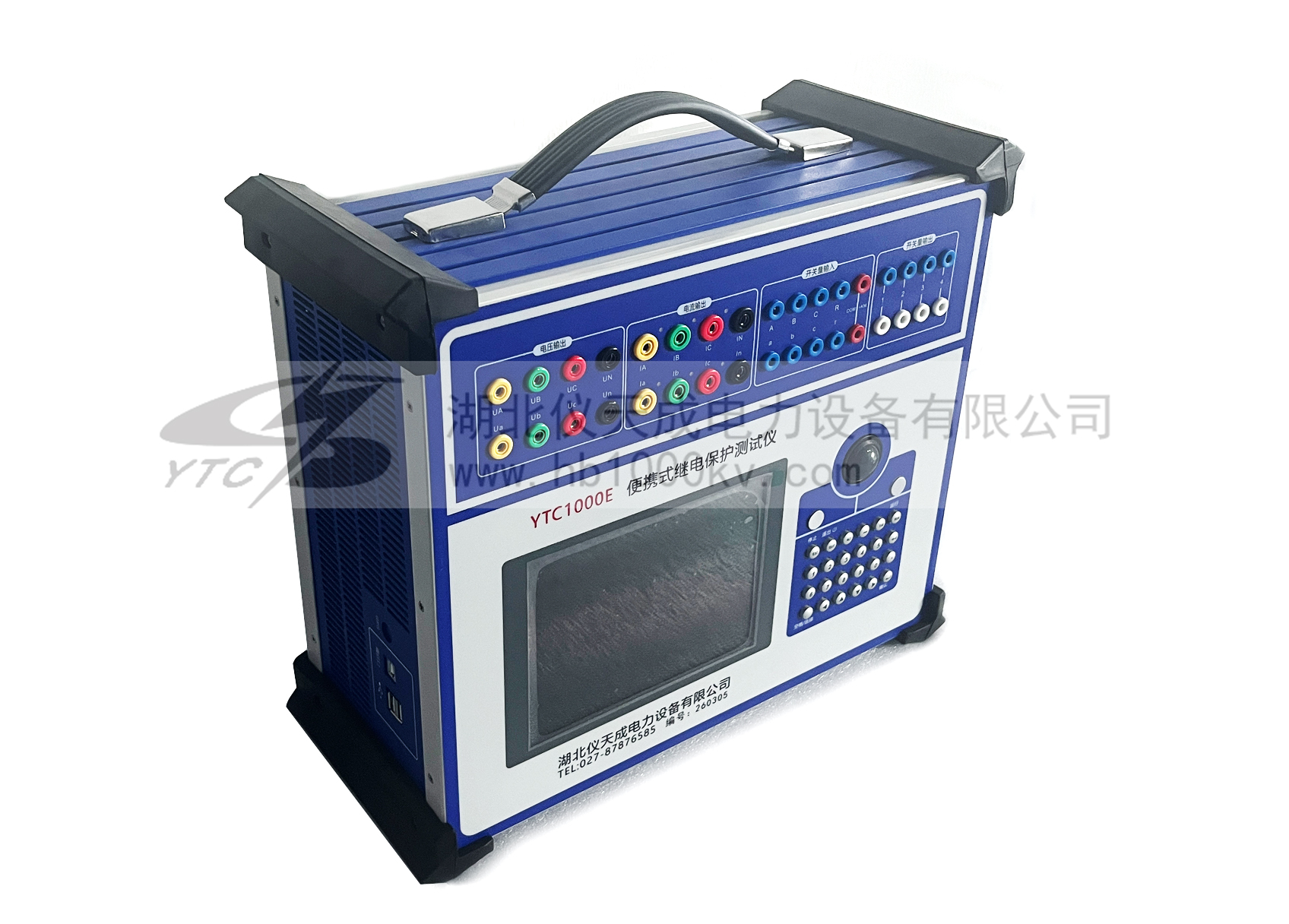

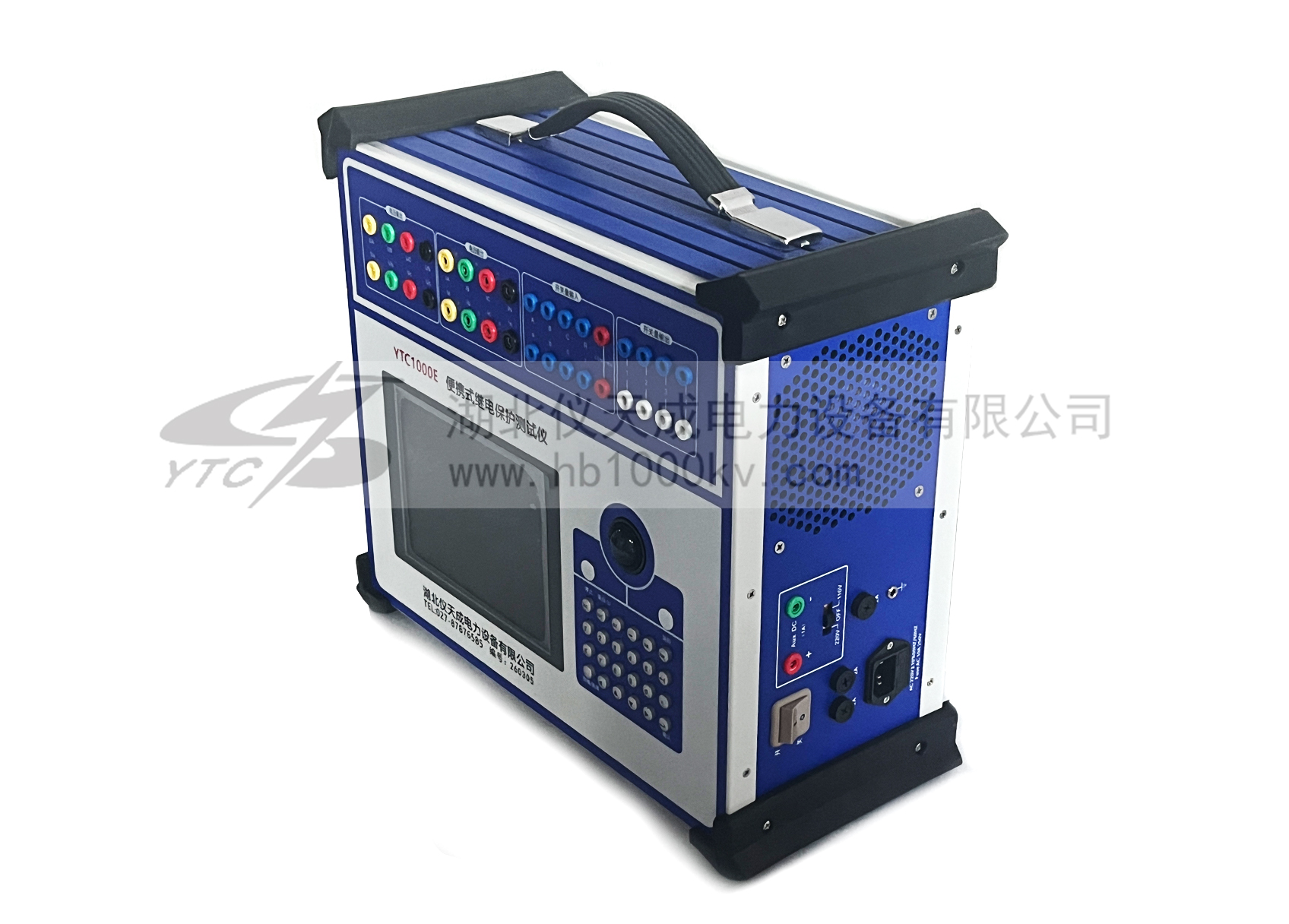

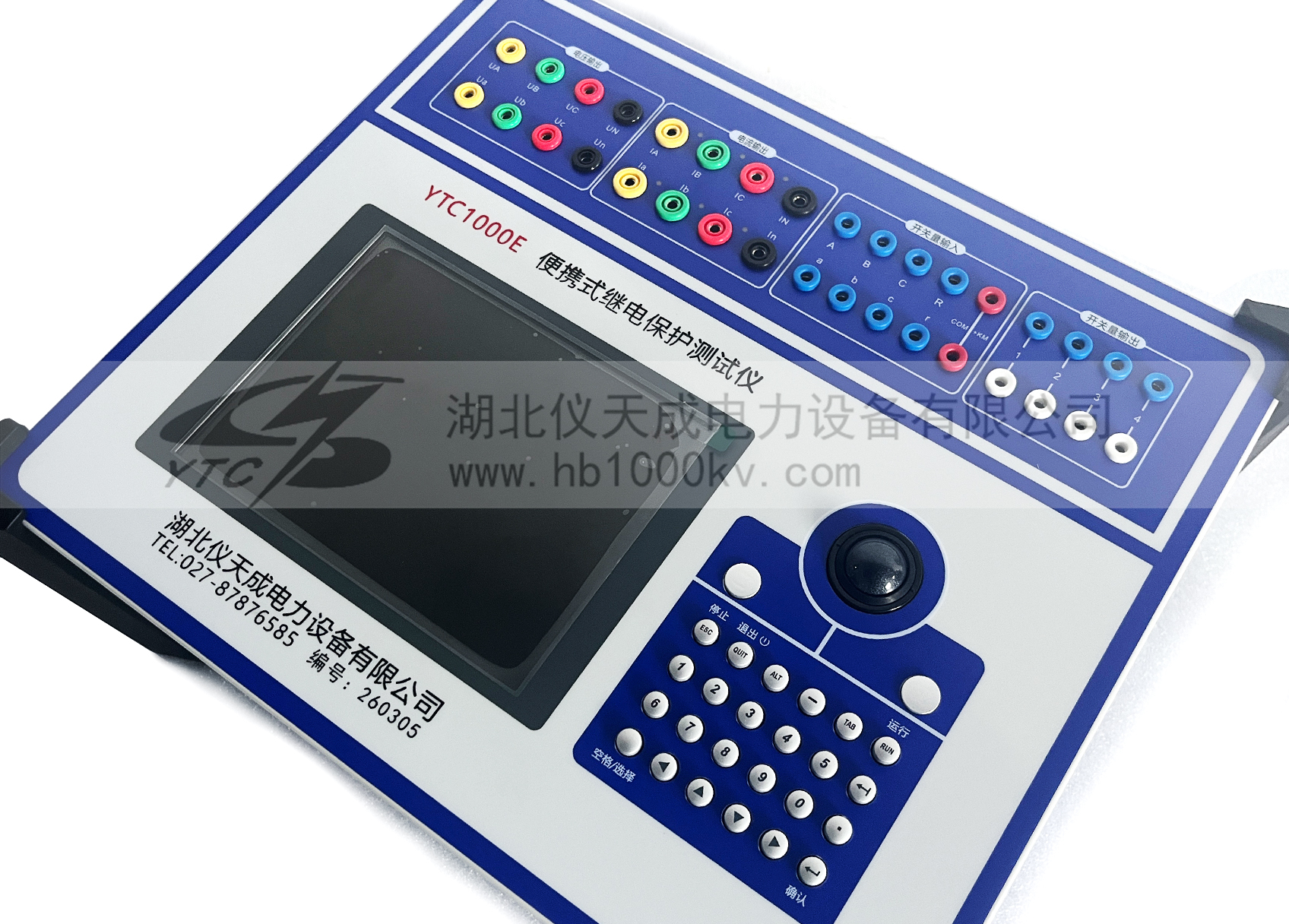

YTC1000E 微機繼電保護測試儀

YTC1000E 微機繼電保護測試儀輸出達6相電壓6相電流，可任意組合實現常規4相電壓3相電流型、6相電壓型、6相電流型，以及12相型輸出模式，既可兼容傳統的各種試驗方式，也可方便地進行三相變壓器差動試驗和廠用電快切和備自投試驗。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

產品特點：
1.電壓電流輸出靈活組合  輸出達6相電壓6相電流，可任意組合實現常規4相電壓3相電流型、6相電壓型、6相電流型，以及12相型輸出模式，既可兼容傳統的各種試驗方式，也可方便地進行三相變壓器差動試驗和廠用電快切和備自投試驗。
2.操作方式裝置直接外接筆記本電腦或臺式機進行操作，方便快捷，性能穩定。
3.新型高保真線性功放  輸出端一直堅持采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能卓越。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良。
4.高性能主機  輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量先進技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。
5.軟件功能強大  可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。6相電流可方便進行三相差動保護測試。
6.具有獨立專用直流電源輸出  設有一路110V 及 220V專用可調直流電源輸出。

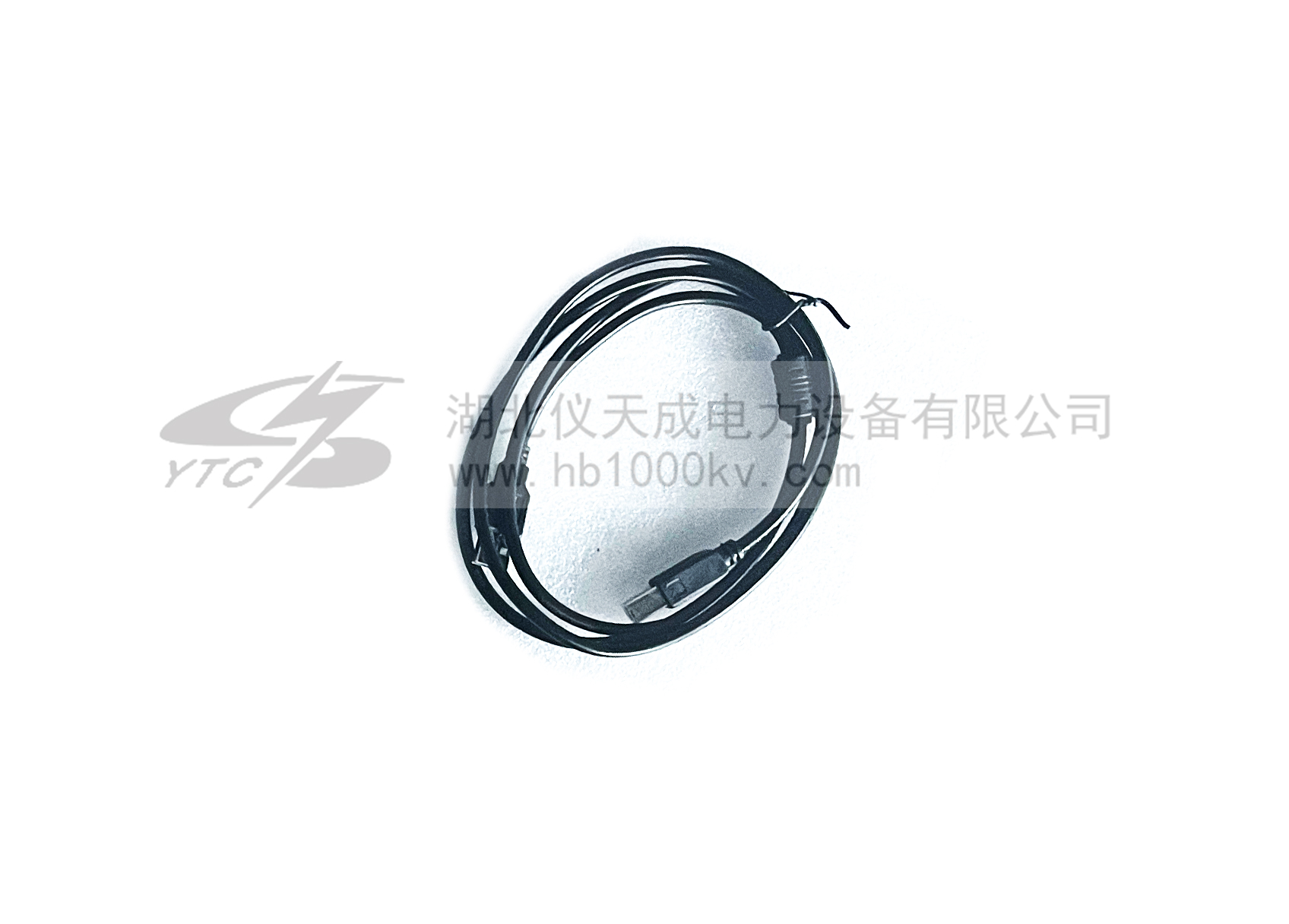

7.接口完整  裝置帶有USB通訊口，可與計算機及其它外部設備通信。
8.完善的自我保護功能  散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。

產品別稱：繼電保護測試儀、六相微機繼電保護測試儀、微機繼保儀、繼保校驗儀、繼保儀、微機繼電保護測試系統、繼電保護裝置測試儀、六相微機繼電保護測試儀

產品特征 PRODUCT FEATURES

技術參數 TECHNICAL PARAMETERS

分類	參數	技術指標	備注
交流電流輸出	6相電流輸出（每相有效值）	0～30A	輸出精度0.2級
	3相電流輸出（每相有效值）	0～60A	-
	6相并聯電流輸出（有效值）	0～180A	-
	相電流長時間允許工作值（有效值）	10A	-
	相電流最大輸出功率	450VA	-
	6相并聯電流最大輸出時最大輸出功率	1000VA	-
	6相并聯電流最大輸出時允許工作時間	10s	-
	基波頻率范圍	0～1000Hz	-
	可輸出諧波次數	0～20次	-
直流電流輸出	電流輸出	0～±10A/每相	輸出精度0.2級
直流電流輸出	最大輸出負載電壓	20V	-
交流電壓輸出	相電壓輸出（有效值）	0～120V	輸出精度0.2級
	線電壓輸出（有效值）	0～240V	-
	相電壓/線電壓輸出功率	80VA / 100VA	-
	基波頻率范圍	0～1000Hz	-
	可輸出諧波次數	0～20次	-
直流電壓輸出	相電壓輸出幅值	0～±160V	輸出精度0.2級
	線電壓輸出幅值	0～±320V	-
	相電壓/線電壓輸出功率	70VA / 140VA	-
開關量	開關量輸入路數	8路	-
	空接點	1～20mA，24V	-
	電位接點接入	“0”：0～+6V；“1”：+11V～+250V	-
	開關量輸出組數	4對； DC：220V/0.2A；AC：220V/0.5A	-
	開關量輸出組數	4對； DC：220V/0.2A；AC：220V/0.5A	-
時間測量	時間測量范圍	0.1ms～9999s	-
時間測量	時間測量精度	＜0.1mS	-
